丝杠和螺母

免维护、低噪音、耐腐蚀和耐脏污、螺母结构形式可定制。

产品特性
■ 丝杆传动组件是将旋转运动转换成直线运动的机器元件。丝杆传动组件采用HPP材料制成的自润滑的塑料螺母,因此无需外部润滑就可实现长期运转。
■ 高效耐用快速螺纹
■ 标准梯形自锁螺纹
■ 免维护,干运行
■ 耐腐蚀、耐脏污、低噪音
丝杆与螺母设计
标准梯形丝杆是根据DIN103标准制造,高螺旋线丝杆采用了特殊螺纹角度设计在低转速下可获得高移动速度。
丝杆由不锈钢制成,并通过冷轧工艺形成。配合高耐磨材料HPP3落幕设计使用。对于较高的负载或特殊应用,HPP20可用于螺母。

请注意除了在达到最大额定载荷时会发生变化外,在运行中的热膨胀也会引起变化。我们建议通过具体实验来测试丝杆螺母在低温或高温应用中的可行性。
高效螺纹设计
JONZOO高螺旋线丝杆和螺母采用了较平坦的螺纹角度,驱动力有效地转换为平移运动,与标准梯形螺纹角度相比具有较低的功率损耗。由于圆齿几何形状,在无润滑运动过程中噪音和振动均减轻。

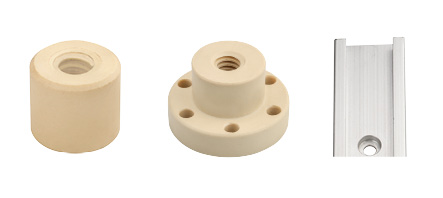

多种螺纹设计结构
径向载荷和扭矩
在螺母上承受的径向载荷或扭矩导致单个接触表面过载,从而严重影响导螺杆组件的使用寿命。因此,正确安装螺丝并符合所有相关形式和位置公差是很重要的。
所需驱动扭矩
丝杆螺母所需的驱动扭矩取决于轴向载荷,丝杆螺距,丝杆螺纹表面与螺母之间的摩擦系数。在高速时,必须考虑加速扭矩,这可能导致安装精度引起的扭矩增加。污垢,灰尘和表面不良可导致驱动扭矩增加的导螺杆可以增加驱动扭矩。然而,润滑可以暂时减少所需的驱动力。
效率
效率是输出功率与输人功率的比值。JONZOO导向螺母具有低摩擦系数,因此有很高的效率。
在干运行条件下,单头梯形导向螺母效率在200/,到48%之间。快速螺纹的导向螺母效率在500/,到80%之间。虽然JONZOO导向螺母是专为完全干运行开发的,但添加润滑油能增加效率。
以下是高螺旋线丝杆设计和安全操作的相关设计
■ 许可转速计算

■ 最大许可载荷与速度关系
